Im Rahmen des DVW-Seminars TLS-Challenge 2011 bestand die Aufgabe darin, anhand einer registrierten Punktwolke ein Modell der Salveglocke zu erstellen.

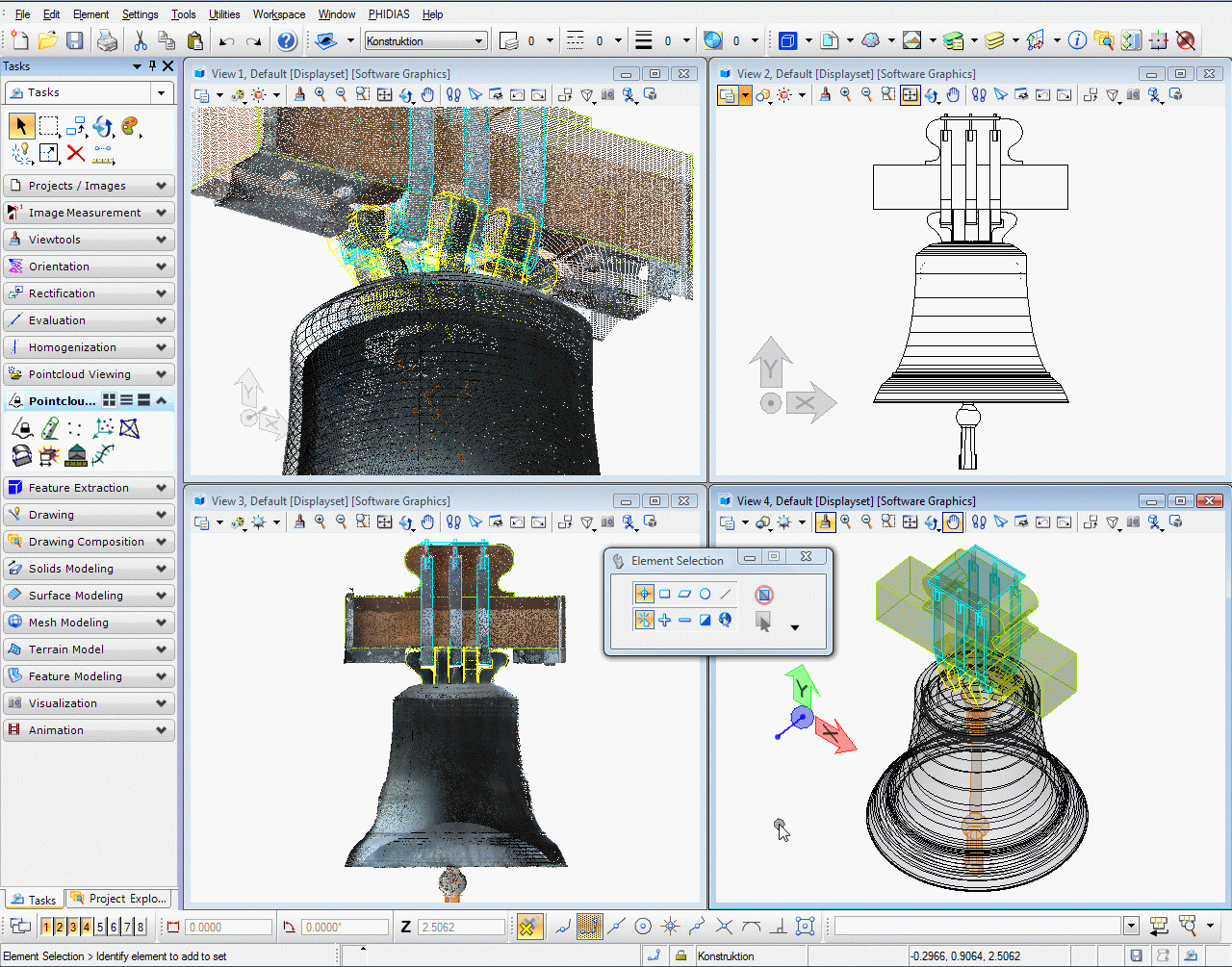

Die gesamte Auswertung mit PHIDIAS und MicroStation wurde aufgezeichnet. Insgesamt 100 Minuten Video stehen zum Download zur Verfügung.
1. Konstruktion der Rotationsachse 7:09 Min.
2. Modellierung des Glockenkörpers 12:02 Min.
3. Modellierung des Klöppels 16:14 Min.
4. Modellierung der Krone 10:41 Min.
5. Modellierung des Jochs 3:16 Min.
6. Modellierung der Aufhängung 16:41 Min.
7. Bemassung der Schnittzeichnung 6:26 Min.
8. Darstellung der Abweichungen zwischen Punktwolke und Rotationsfläche 4:59 Min.
9. Abwicklung der Punktwolke und Darstellung der Deformationen 8:08 Min.
10. Farbiges Vermaschung des Klangkörpers 2:51 Min.
11. Animation und Export PDF-3D 9:49 Min.
Die Videos sind in ausführbaren Dateien (*.exe) gespeichert, die bereits den Techsmith Camtasia Player mit dem passenden Codec enthalten. Sämtliche Dateien sind virengeprüft.
|
